特种材料蒸汽发生器一二次侧水化学在线监测方案

核电蒸汽发生器、舰用主锅炉、化工高压换热器的传热管由钛合金、因科镍690/800等特种材料制成，成本极高，失效后果严重。这些材料对氯离子应力腐蚀开裂、晶间腐蚀等局部腐蚀极为敏感，但诱发浓度阈值、温度、pH、氧化还原电位的窗口与碳钢材料完全不同。传统人工采样与实验室分析的滞后性，无法捕捉可能引发不可逆腐蚀起始的水化学瞬态波动。特种材料蒸汽发生器水化学监测设备的核心价值，在于建立一套能够连续追踪并精确调节关键水质参数的在线监测体系，将腐蚀风险扼杀于萌芽状态。


压水堆核电厂蒸汽发生器水化学控制执行《GB/T 13627-2017 核电厂蒸汽发生器水化学控制指南》及ASME相关标准；舰船及工业特种蒸汽发生器参照ASTM相关腐蚀控制标准执行。二次侧给水氢电导率通常要求<0.15μS/cm，钠离子<1μg/L（部分机组按更严内控指标执行），溶解氧依工况控制在<5μg/L或1-10μg/L窗口内。


二次侧（壳程）极致纯净守卫与腐蚀环境塑造

二次侧水质直接接触传热管外壁，需达到核级或超超临界纯度标准，并精确控制腐蚀环境。


在线氢电导率仪是系统化学纯净度的金标准。任何离子型杂质（氯离子、硫酸根、有机酸根）侵入都会导致其读数从基线异常升高，是探测凝汽器微漏、树脂失效的最灵敏防线。在线钠离子分析仪是阳离子污染的特异性探针，其0-100μg/L量程和ppb级灵敏度，能在钠离子浓度接近标准限值并出现持续上升时触发排查。微量溶解氧分析仪与在线pH计协同控制氧化还原电位，AVT还原工况下溶解氧需<5μg/L，OT加氧工况需精确控制在1-10μg/L窗口内，pH需稳定在9.0-9.6（25℃）优化区间以平衡氧化膜生长与溶解度。在线硅表严格控制蒸汽中二氧化硅<10μg/L，防止在蒸汽发生器二次侧或汽轮机形成硅酸盐沉积。


一次侧（管程）化学工况监测与完整性诊断

一次侧监测的目标是评估传热管完整性。由于一次侧冷却剂含有硼酸和氢氧化锂，电导率通常在数十μS/cm量级，应配置宽量程工业电导率仪监测其整体离子浓度的变化趋势。


传热管泄漏方向为一次侧高压向二次侧低压，一次侧冷却剂漏入二次侧。微漏发生时，一次侧水量大且持续净化补充，对一次侧整体离子浓度影响极小，因此应重点监测二次侧水质变化。当二次侧给水氢电导率与钠离子同步出现不明原因缓慢上升，且一次侧冷却剂放射性或硼浓度无异常时，提示传热管可能存在微漏。在线钠离子分析仪与在线氢电导率仪在二次侧的连续监测数据是识别此类微漏的关键证据。


对于压水堆一回路，在线pH计通过氢氧化锂精确控制pH值以抑制腐蚀。


辅助诊断与系统健康管理

在线TOC分析仪部署于补给水或凝结水系统，TOC异常升高可能预示离子交换树脂降解、润滑油泄漏或微生物滋生，其连续监测为排查非常规有机污染源提供线索。

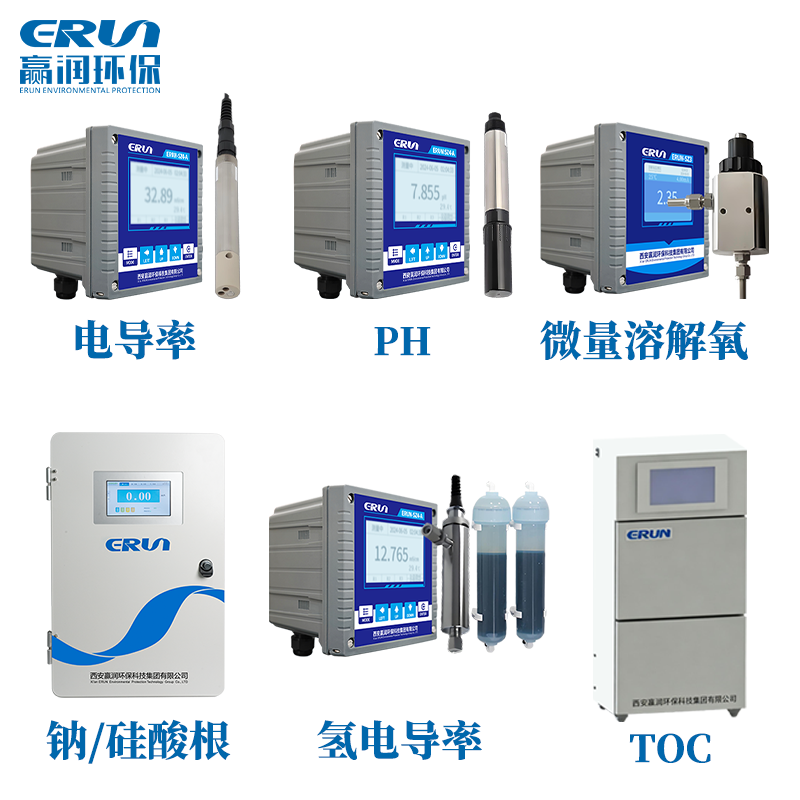

以星空体育中国官方网站的在线监测产品线为例：


从被动响应到主动塑造

将pH、溶解氧、氢电导率等数据与温度、压力参数结合，可评估当前工况距离材料腐蚀敏感区的安全裕度。基于长期数据建立关键参数基线模型，任何偏离基线的微小但持续的趋势均可触发早期预警，提示进行设备检查或调整化学工况，实现从“符合规范”到“优化至臻”的升级。


特种材料蒸汽发生器水化学监测设备以氢电导率仪、钠离子分析仪、微量溶解氧分析仪为核心，pH计、硅表、TOC为辅助，构建了以二次侧为核心、一次侧为辅助的联合监测体系。这套系统将水化学监督从被动超标响应升级为主动腐蚀环境塑造，为特种材料蒸汽发生器的长周期安全运行提供数据驱动决策依据。
